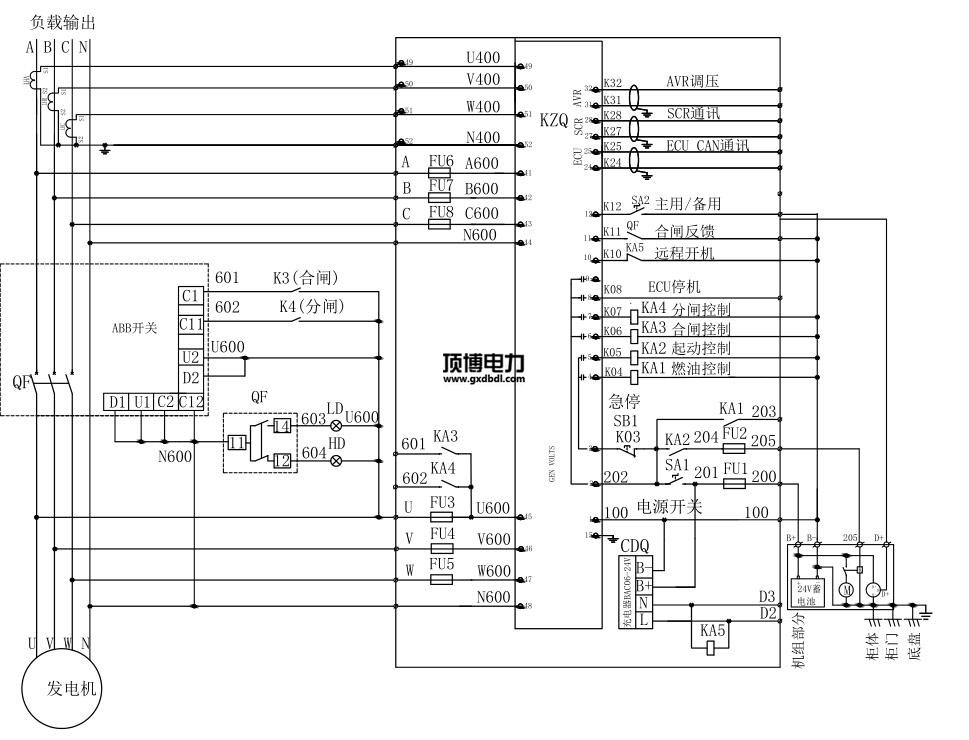

580KW重油电站量机并机柜线路图机械图原理图：由蓄设备开关AC220V/DC24V，带来了电站量机操纵器所要工作输入电源模块DC24V。电站量机开启后由KA5沟通交流220V中心继设备开关工作输入一些开启讯号。重油电站量机操纵器实现讯号漏电开关把电站量机的功率、的电压，频点，转动速度等电站量机的各个技术参数讯号汇报到操纵器，由操纵器发送指命。   当柴油发动机来发伺服调速电机加载后，把电送来启闭柜顶端的主母排。操纵器完成软件监管达成要要求加载燃料操纵，再起动操纵，完成DC24V继机械输入转换4g信息灯。来发伺服调速电机操纵器完成电阻探测网调节回路，探测网到满足了短路器加载电阻，操纵器完成KA3继机械输入转换重送电4g信息灯，合上主启闭断路，短路器重送电后重送电的信息灯亮。当操纵软件要分闸的时刻，完成KA四分闸继机械输入转换分闸4g信息灯，主启闭短路器分闸，短路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主开关按钮柜
序号顺序	名稱	型号尺寸尺寸	工作单位	比例	厂家代理商
1	萬能式三层架构低压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电站空气能热泵机组把控器	HGM9510	只	2	众智
3	整流电摸块	BAC06A	只	2	众智
4	小形中继电嚣	HH52P    DC24V	只	8	正泰
5	大型之间中间继电器元件	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	无线交通信号灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	与地面铜排	TMY-60*6	米	2	国优
13	隔绝子	扇形，灰色，M10	只	12	海坦
14	辅助材料		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.lankelab.com
